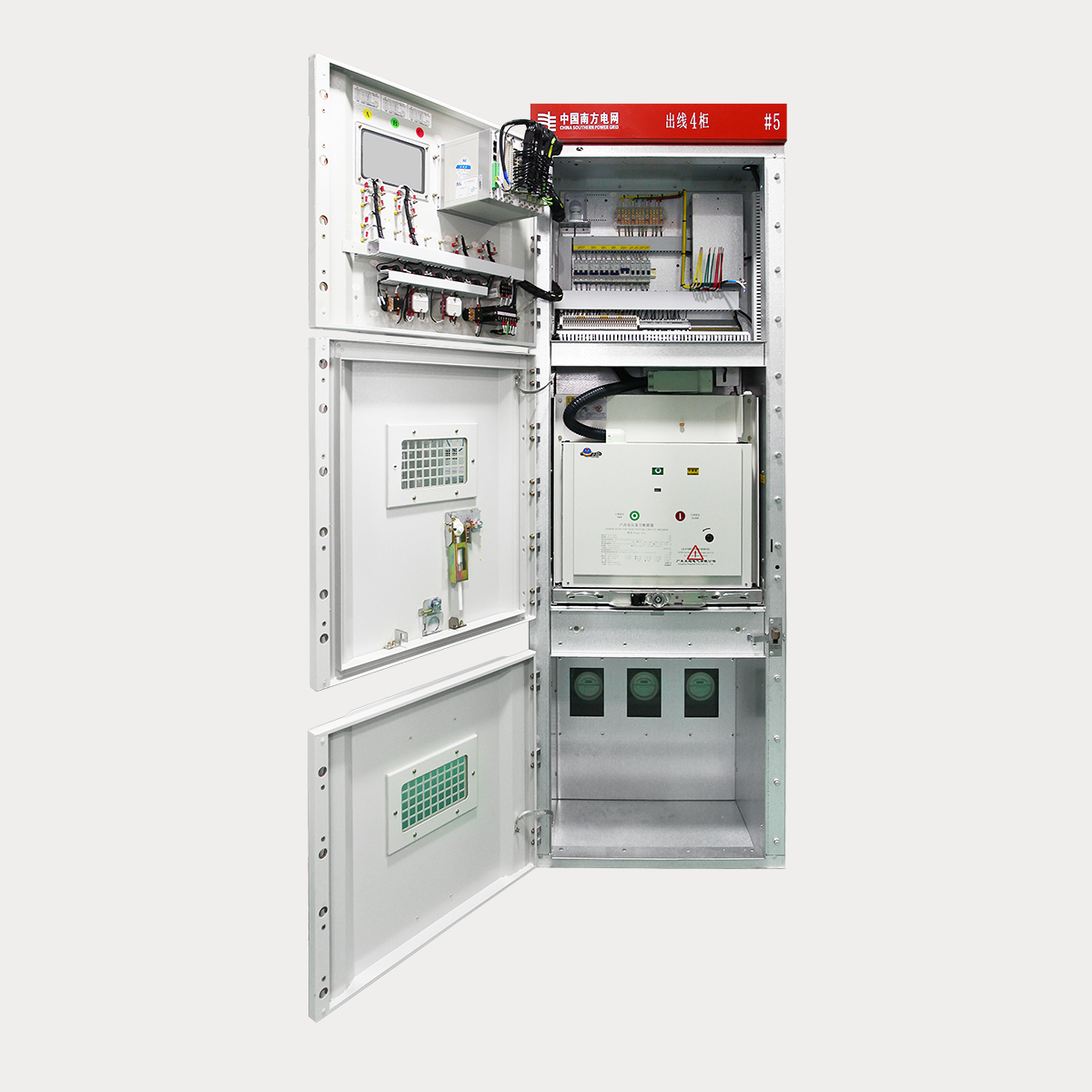

KYN27-12  智能化铠裝移開式交流金屬封閉開關設備

産品型号：KYN27-12(Z)

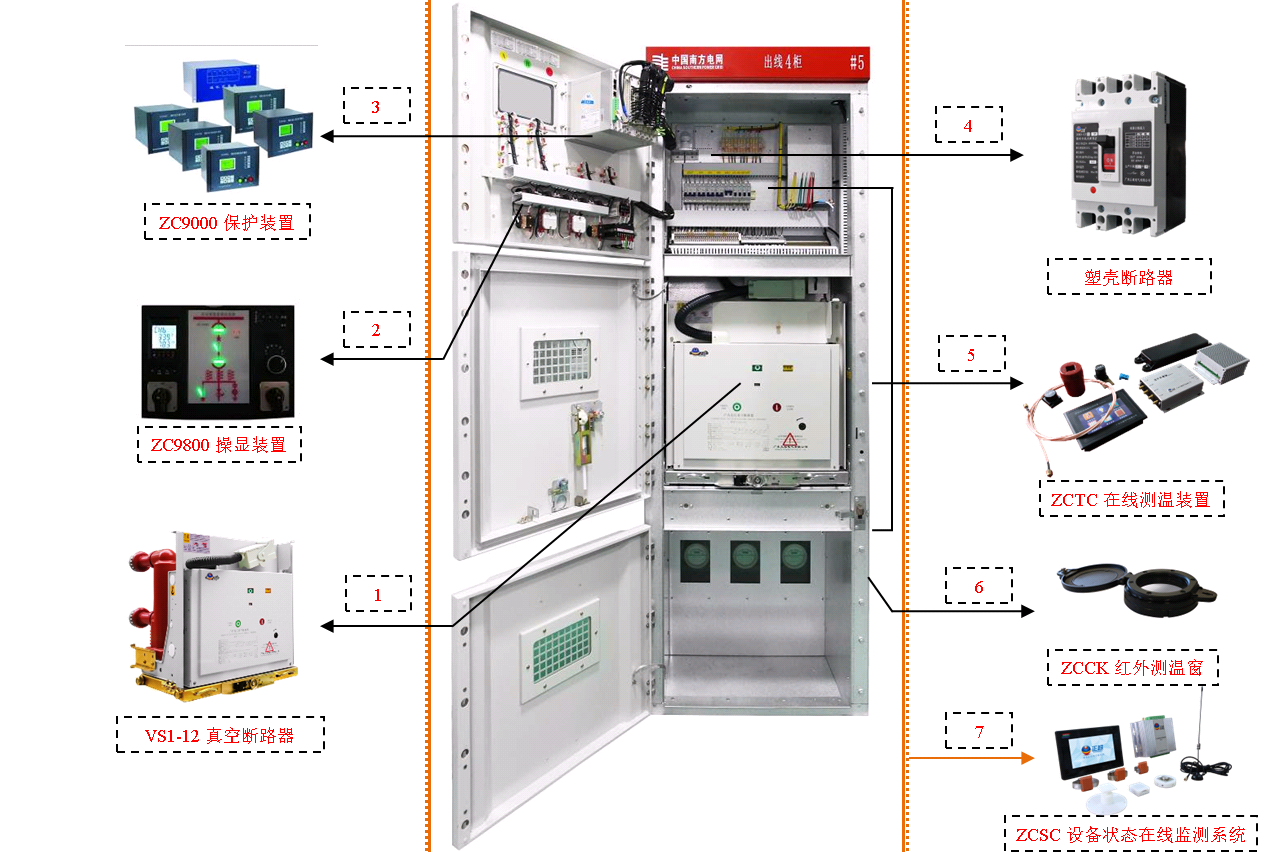

KYN27-12(Z)  智能化金屬铠裝中置移開式開關設備，系三相交流50Hz的高壓成套開關設備，作爲10kV系統接收和分配電能及對電路實現控制、保護和監測之用，是廣東“正超”的特色産品，廣泛用于大中型發電廠、變電站、配電小區和高層建築等電力用戶，曾榮獲"廣東省級重點新産品證書"。

新一代産品吸收國内外先進技術，符合用戶最新需求，櫃内可配用VS1/VD4等真空斷路器。該産品已按新标準、最嚴酷要求通過了全套型式試驗，大電流櫃通過了40kA/1s的内部故障電弧試驗，在櫃體尺寸不變前提下通過1.1倍額定電流溫升試驗，實現了低溫升、高強度、耐燃弧、高海拔、智能化的重要技術創新。産品質量安全、穩定，深受廣大用戶的信賴和好評。

◇ 開關櫃結構、性能及特點 ◇

KYN27-12(Z)型櫃體爲組裝式結構，斷路器室、母線室、電纜室、儀表室，各室間用接地的金屬鋼闆隔開，能有效防止故障的擴大，運行安全可靠。

斷路器室、母線室、電纜室均設有獨立的洩壓通道，發生内部故障電弧時，燃弧氣體通過洩壓通道迅速釋放。

開關櫃具有提示性的機械“五防”閉鎖及完善可靠、獨特的聯鎖裝置，亦可根據用戶的具體要求，實現機械和電氣雙重閉鎖及聯鎖功能。

智能型開關櫃的斷路器手車可電動推進與抽出，接地刀可電動合、分。

斷路器一次靜觸頭活門，在手車推進與抽出過程中自動打開或關閉，檢修時活門可以鎖定；電纜室安裝和維護方便。

開關櫃爲前檢修式結構，靠牆安裝時調試在正面進行，檢修可從正面進入櫃内。

開關櫃前後設有防爆觀察窗，能方便地觀察到斷路器分、合閘機械指示和手車在櫃内所處位置及高壓電纜的終端聯接情況。

櫃内設有完善、可靠的接地系統和接地标志，一次元器件的金屬框架均通過專用的接地銅母排接地，确保運行及檢修時的安全 。

正常使用條件

海拔高度：不超過1000m，如有特殊要求，最高可達5000m；

環境溫度：上限＋40℃，下限－10℃ （允許在－30℃時儲運）；

相對濕度：日平均不大于95% ，月平均不大于90% ；

地震烈度：不超過8度；

安裝場所：沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動。

注：凡超出上述要求範圍的，應與制造廠協商确定。
